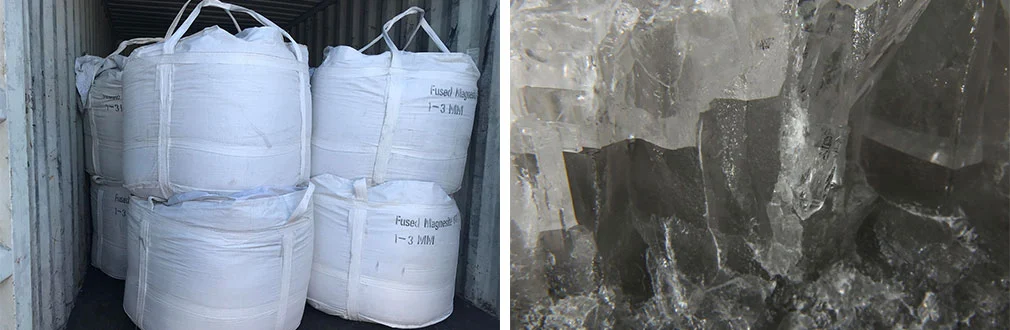

岡山技研（ミネラル）株式会社は、1600℃を超える高温にも耐える高品質な中国製溶融マグネサイトを専門に扱っています。当社の溶融マグネサイト工場は、高品質のマグネサイト資源が豊富な地域に位置しています。当社は、高純度で優れた耐火特性で知られる、遼寧省海城グレードの溶融マグネサイト (FM) を生産しています。当社の FM は耐火物およびセラミック産業の厳しい要求に応え、年間を通じてヨーロッパに輸出されています。

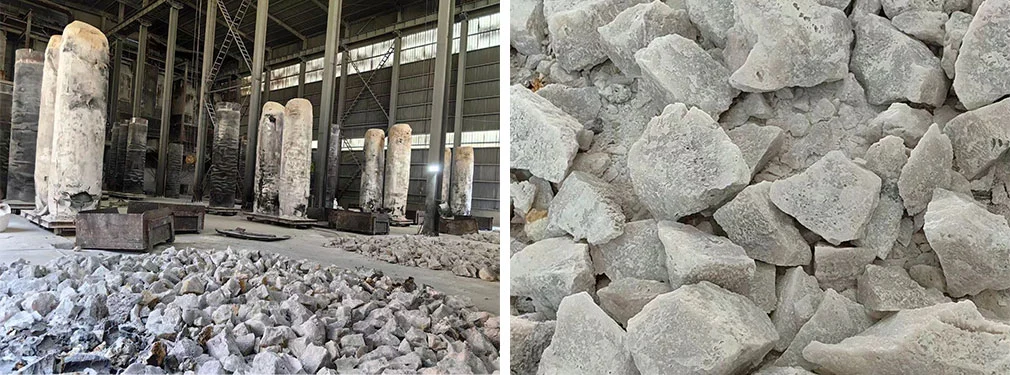

溶融マグネシア (FM) は、苛性焼成マグネシア、死焼マグネシア、または生のマグネサイトを電気アーク炉で電気的に溶解することによって生成されます。最適な製品品質を達成するには、溶解温度が 2750°C を超える必要があります。結晶構造が変更されたため、溶融マグネシアは代替材料と比較して優れた性能を発揮します。
溶融マグネシアは、白色溶融マグネシア (WFM) と褐色溶融マグネシア (BFM) に分類されます。
白色溶融マグネシア (WFM、白色):高純度で体積安定性に優れているため、高温やより要求の厳しい環境に適しています。主に高級耐火レンガやガラス炉に使用されます。
茶色の溶融マグネシア (BFM、茶色):結晶が大きく、組織が緻密で耐食性が強いのが特徴で、基礎耐火物として優れています。製鋼、電気炉、セメントキルンで広く使用されており、一般耐火物や不定形の用途に高い費用対効果をもたらします。
| 溶融マグネサイト (1:1) | |||||||
| 仕様（％） | |||||||
| ブランド(サイズ0-150mm) | MgO分 | マックス・ロー | SiO2最大 | CaO最大 | Fe2O3最大 | Al2O3最大 | B.D.G/cm3 最小 |
| FM-96 | 96 | 0.30 | 1.5 | 1.8 | 1.2 | 0.4 | 3.42 |
| FM-97 | 97 | 0.20 | 1.1 | 1.4 | 0.9 | 0.3 | 3.45 |
| FM-97.5 | 97.5 | 0.20 | 0.80 | 1 | 0.8 | 0.25 | 3.48 |
| FM-98 | 97.9 | 0.2 | 0.7 | 1 | 0.7 | 0.25 | 3.5 |
| 溶融マグネスト (2:1) | |||||||
| 仕様(%)(CaO/SiO 2 : 1min.) | |||||||
| ブランド(サイズ0-150mm) | MgO分 | マックス・ロー | SiO2最大 | CaO最大 | Fe2O3最大 | Al2O3最大 | B.D.G/cm3 最小 |
| SFM-96 | 96 | 0.30 | 1.1 | 2.2 | 1 | 0.4 | 3.42 |
| SFM-97 | 97 | 0.3 | 0.8 | 1.6 | 0.8 | 0.2 | 3.45 |
| SFM-975 | 97.5 | 0.20 | 0.7 | 1.40 | 0.65 | 0.2 | 3.48 |
| SFM-97.7 | 97.7 | 0.2 | 0.6 | 1.20 | 0.60 | 0.15 | 3.48 |
| SFM-98 | 97.9 | 0.2 | 0.5 | 1 | 0.5 | 0.15 | 3.5 |
| 溶融マグネサイト（大きな結晶）の色：白、灰色、黄色の混合 | |||||||
| 仕様(%)(CaO/SiO 2 : 1min.) 結晶サイズ 800-1200um | |||||||
| ブランド(サイズ0-150mm) | MgO分 | マックス・ロー | SiO2最大 | CaO最大 | Fe2O3最大 | Al2O3最大 | B.D.G/cm3 最小 |
| LC-97 カラーミックス | 97 | 0.2 | 0.75 | 1.5 | 0.75 | 0.2 | 3.4 |
| LC-97 カラー ホワイト | 97 | 0.2 | 0.75 | 1.5 | 0.75 | 0.2 | 3.43 |
| LC-975 カラーミックス | 97.5 | 0.2 | 0.7 | 1.4 | 0.7 | 0.18 | 3.45 |
| LC-975 カラー ホワイト | 97.5 | 0.2 | 0.7 | 1.4 | 0.6 | 0.18 | 3.47 |
| LC-98 | 98 | 0.15 | 0.6 | 1.2 | 0.5 | 0.15 | 3.48 |
| LC-985 | 98.5 | 0.15 | 0.4 | 0.8 | 0.5 | 0.15 | 3.5 |
| LC-99 | 99 | 0.1 | 0.2 | 0.4 | 0.2 | 0.1 | 3.5 |
